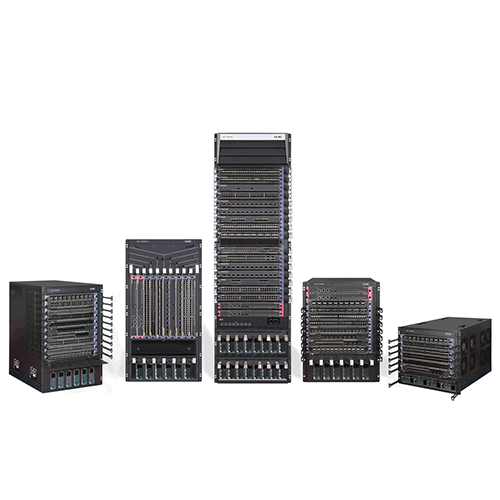

H3C S10500X系列數據中心交換機

發布日期：2025-03-05 11:08 點擊：次

產品描述

H3C S10500X系列交換機產品是新華三技術有限公司（以下簡稱H3C公司）面向云計算數據中心核心、下一代園區網核心和城域網匯聚而專門設計開發的核心交換產品。采用先進的CLOS多級多平面交換架構，可以提供持續的帶寬升級能力，支持?jǐn)?shù)據中心大二層技術TRILL、縱向虛擬化和MDC（一虛多）技術，支持EVB和FCOE，并完全兼容40GE和100GE以太網標準。該產品基于H3C自主知識產權的Comware V7操作系統，以IRF2（Intelligent Resilient Framework 2，第二代智能彈性架構）、IRF3.1（Intelligent Resilient Framework3.1，第三代智能彈性架構升級版）技術為系統基石的虛擬化軟件系統，進一步融合MPLS VPN、IPv6、應用安全、應用優化，無線，BRAS等多種網絡業務，提供不間斷轉發、不間斷升級、優雅重啟、環網保護等多種高可靠技術，在提高用戶生產效率的同時，保證了網絡最大正常運行時間，從而降低了客戶的總擁有成本（TCO）。同時，H3C S10500X也符合“限制電子設備有害物質標準（RoHS）”，是綠色環保的路由交換機。
S10500X

屬性	S10506X	S10508X	S10508X-V	S10510X	S10516X
交換容量	384Tbps	512Tbps	512Tbps	780Tbps	1024Tbps
包轉發率	72000Mpps	96000Mpps	96000Mpps	120000Mpps	192000Mpps
主控板槽位數	2	2	2	2	2
業務板槽位數	6	8	8（豎式插槽）	10	16
交換網板槽位數	5
硬件架構	正交CLOS架構
冗余設計	主控、交換網板、電源、風扇（前后及左右風道）
以太網特性	支持802.1Q 支持DLDP 支持LLDP 靜態MAC配置支持MAC地址學習數目限制支持的MAC最大容量為1M個 支持ARP容量為256K個 支持端口鏡像和流鏡像功能支持端口聚合、端口隔離、端口鏡像支持802.1d(STP)/802.1w(RSTP)/802.1s(MSTP) 支持IEEE 802.3ad（動態鏈路聚合）、靜態端口聚合和跨板鏈路聚合
路由特性	支持靜態路由、RIP、OSPF、IS-IS、BGP4等支持等價路由支持策略路由支持路由策略支持IPv4和IPv6雙協議棧支持IPv6靜態路由、RIPng、OSPFv3、IS-ISv6、BGP4+ 支持VRRPv3 支持Pingv6、Telnetv6、FTPv6、TFTPv6、DNSv6、ICMPv6 支持IPv4向IPv6的過渡技術，包括：IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自動配置隧道支持IPv6等價路由支持IPv6策略路由支持IPv6路由策略
組播	支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP、Any-RP等路由協議支持IGMP V1/V2/V3、IGMP V1/V2/V3 Snooping 支持PIM6-DM、PIM6-SM、PIM6-SSM 支持MLD V1/V2、MLD V1/V2 Snooping 支持組播策略和組播QoS
ACL/QoS	支持標準和擴展ACL 支持Ingress/Egress ACL 支持VLAN ACL 支持全局 ACL 支持Diff-Serv QoS 支持SP，WRR，SP+WRR等隊列調度機制支持流量整形支持擁塞避免支持優先級標記Mark/Remark 支持802.1p、TOS、DSCP、EXP優先級映射支持H-QoS
可編程及自動化	支持Ansible自動化技術 支持通過Python/NETCONF/TCL/Resful API對網絡自動化編排，實現DevOps自動化運維
SDN/ OPENFLOW	支持OPENFLOW 1.3標準 支持多控制器（EQUAL模式、主備模式）支持多表流水線支持Group table 支持Meter
VXLAN	支持VXLAN 二層交換支持VXLAN 路由交換支持VXLAN 網關 支持VXLAN、BGP EVPN特性支持IS-IS+ENDP的VXLAN分布式控制平面支持OpenFlow+Netconf的VXLAN集中式控制平面支持建立IPv6 VxLAN隧道，實現不同VxLAN間IPv4/IPv6報文互訪
MPLS/VPLS	支持L3 MPLS VPN 支持L2 VPN: VLL (Martini, Kompella) 支持MCE 支持MPLS OAM 支持VPLS,VLL 支持分層VPLS，以及QinQ+VPLS接入支持P/PE功能支持LDP協議
安全機制	支持EAD安全解決方案支持Portal認證支持MAC認證支持IEEE 802.1x和IEEE 802.1x SERVER 支持AAA/Radius 支持HWTACACS,支持命令行認證支持SSHv1.5/SSHv2 支持ACL流過濾機制支持OSPF、RIPv2 及BGPv4 報文的明文及MD5密文認證支持命令行采用分級保護方式，防止未授權用戶的非法侵入，為不同級別的用戶有不同的配置權限支持受限的IP地址的Telnet的登錄和口令機制支持IP地址、VLAN ID、MAC地址和端口等多種組合綁定支持防DDos、ARP攻擊和ICMP攻擊功能支持uRPF 支持主備數據備份機制支持故障后報警和自恢復 支持?jǐn)?shù)據日志支持SAVI、SAVA功能
系統管理	支持FTP、TFTP、Xmodem 支持SNMP v1/v2/v3 支持sFlow流量統計 支持RMON 支持NTP時鐘、支持SNTP等支持NetStream流量統計功能支持Telemetry流量可視化功能支持電源智能管理，支持802.3az高效節能以太網 風扇模塊支持溫度、轉速等監測 電源模塊支持溫度等信息監測 支持jumboframe功能支持設備在線狀態監測機制，實現對包括主控引擎，背板，芯片和存儲等關鍵元器件進行檢測 支持 INQA 功能，通過對業務報文進行標記，實現對網絡級和設備級的丟包統計 支持內置智能管理功能，支持通過圖形化界面設備配置及命令一鍵下發和版本智能升級
無線管理	支持融合無線AC功能，無需獨立的AC業務板卡，即支持無線AP管理功能支持專業的無線AC業務板卡支持融合無線AC與無線AC業務板卡配合使用支持有線無線功能統一界面管理
可靠性	獨立的硬件交換網板設計，實現了控制和轉發的真正分離關鍵部件交換路由處理板支持1＋1冗余備份，電源支持M+N冗余備份交換網板支持N+1冗余備份背板采用無源設計，避免單點故障各組件均支持熱插拔功能支持CPU保護技術 支持+/- 8KV防雷支持各種配置數據在主備主控板上實時熱備份支持熱補丁功能，可在線進行補丁升級 支持NSF/GR for OSFP/BGP/IS-IS/RSVP等支持端口聚合，支持鏈路跨板聚合支持BFD for VRRP/BGP/IS-IS/OSPF/RSVP/靜態路由等，實現各協議的快速故障檢測機制，故障檢測時間小于50ms 支持Ethernet OAM（802.1ag和802.3ah）支持RRPP 支持DLDP 支持VCT 支持Smart-Link 支持ISSU技術，實現全業務在線升級
綠色節能	支持802.3az能效以太網
環境要求	溫度范圍：0℃～45℃ 相對濕度：5%～95%（非凝結）
供電	AC：100V～240V DC：-48V～-60V
外型尺寸(H x W x D)/mm	397mm×440m m×660mm 9RU	620mm×440mm×660mm 14RU	930mm×440mm×660mm 21RU	664mm×440mm×660mm 15RU	1686mm×440mm×640mm 38RU
